• Verarbeiten Sie beliebige Punktwolken-Daten in den Formaten „E57“, „LAS“, „LAZ“ und „PTS“. Das ermöglicht die gemeinsame Nutzung von Daten unterschiedlicher Herkunft und Qualität innerhalb einer Anwendung - unabhängig vom Geräte-Hersteller

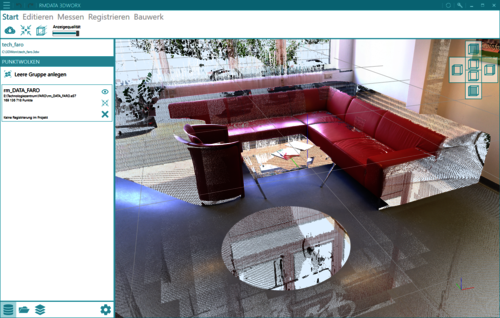

• Betrachten Sie Punktwolken beliebiger Größe in der für den jeweiligen Arbeitsschritt optimalen Ansicht.
• Nutzen Sie moderne Grafik-Hardware für die beschleunigte 3D-Anzeige, um in jeder Situation flüssig mit den Daten zu interagieren.

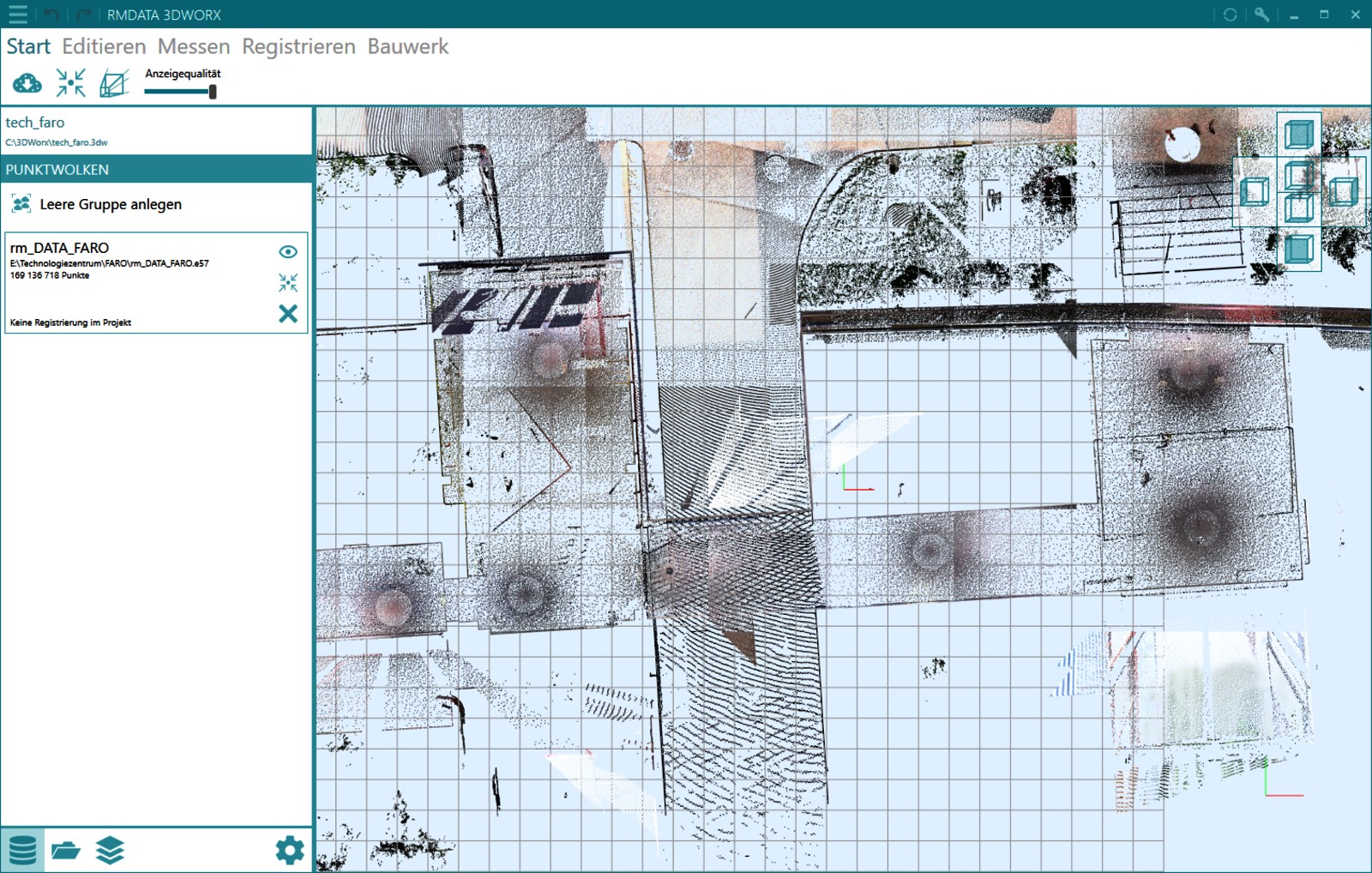

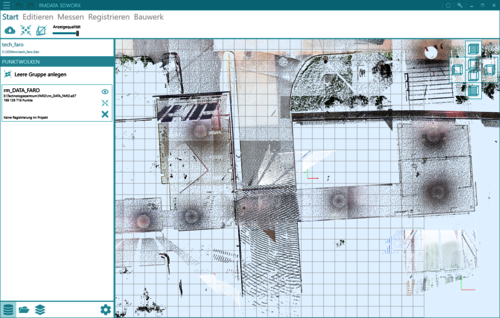

• Erzeugen Sie dynamisch orthogonale Ansichten aus beliebigen Kamera-Positionen. In vielen Fällen bietet eine Parallelprojektion höheren Nutzen.
• Navigieren Sie im Datenbestand unter Anderem mit Hilfe von Standard-Ansichten, um rasch den gewünschten Ausschnitt in der Punktwolke zu finden.

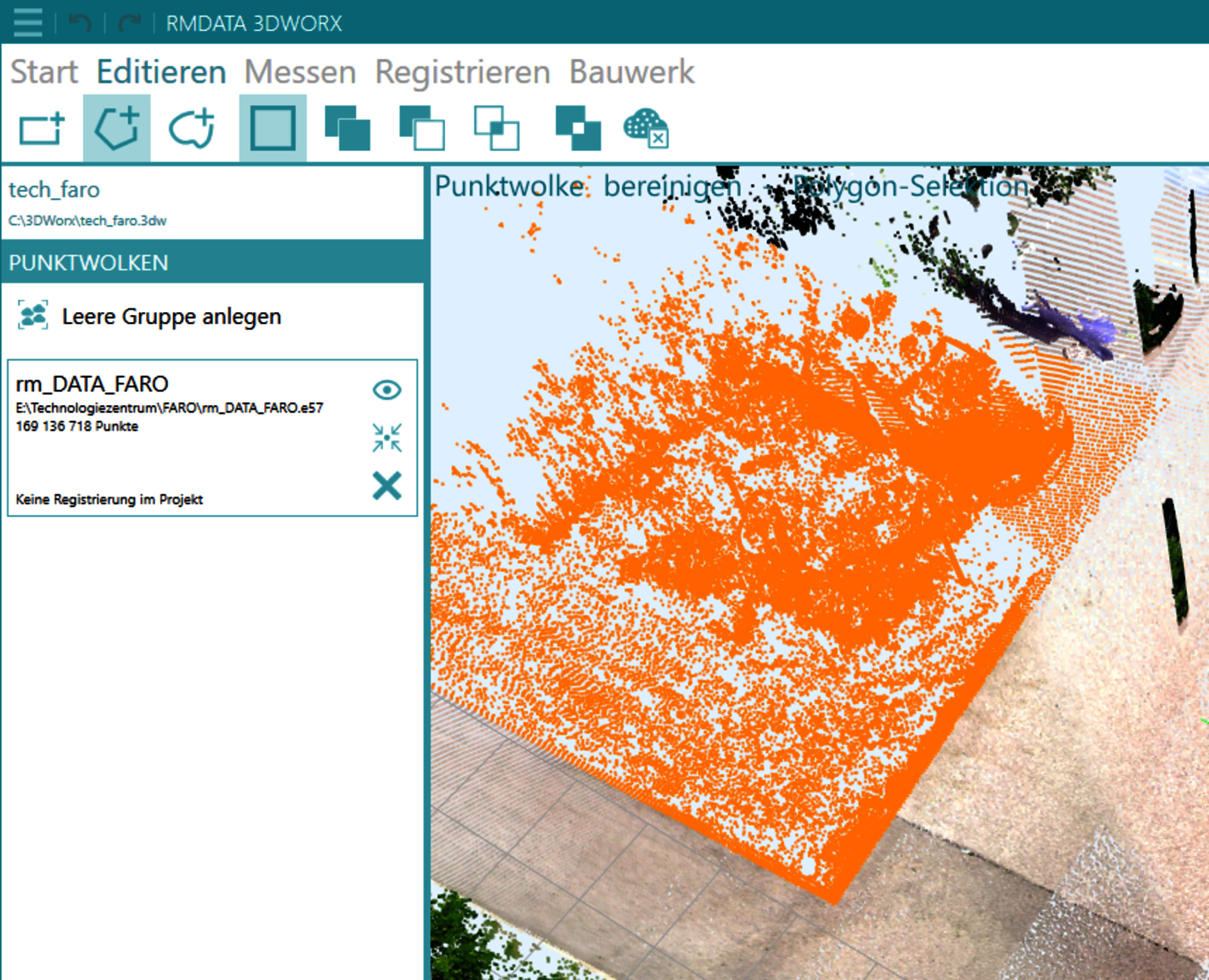

• Bereinigen Sie Ihre Punktwolken mit Hilfe von 3D-Mengenoperationen (Verschnitt, Vereinigung, ...), um den Datensatz optimal auf die folgenden Arbeitsschritte vorzubereiten.
• Alle Bereinigungsschritte können auch zurückgenommen und wiederholt werden („Undo“, "Redo" für Punktwolkenoperationen). Das hilft Ihnen, falls Sie unbeabsichtigt wertvolle Bereiche entfernt haben.

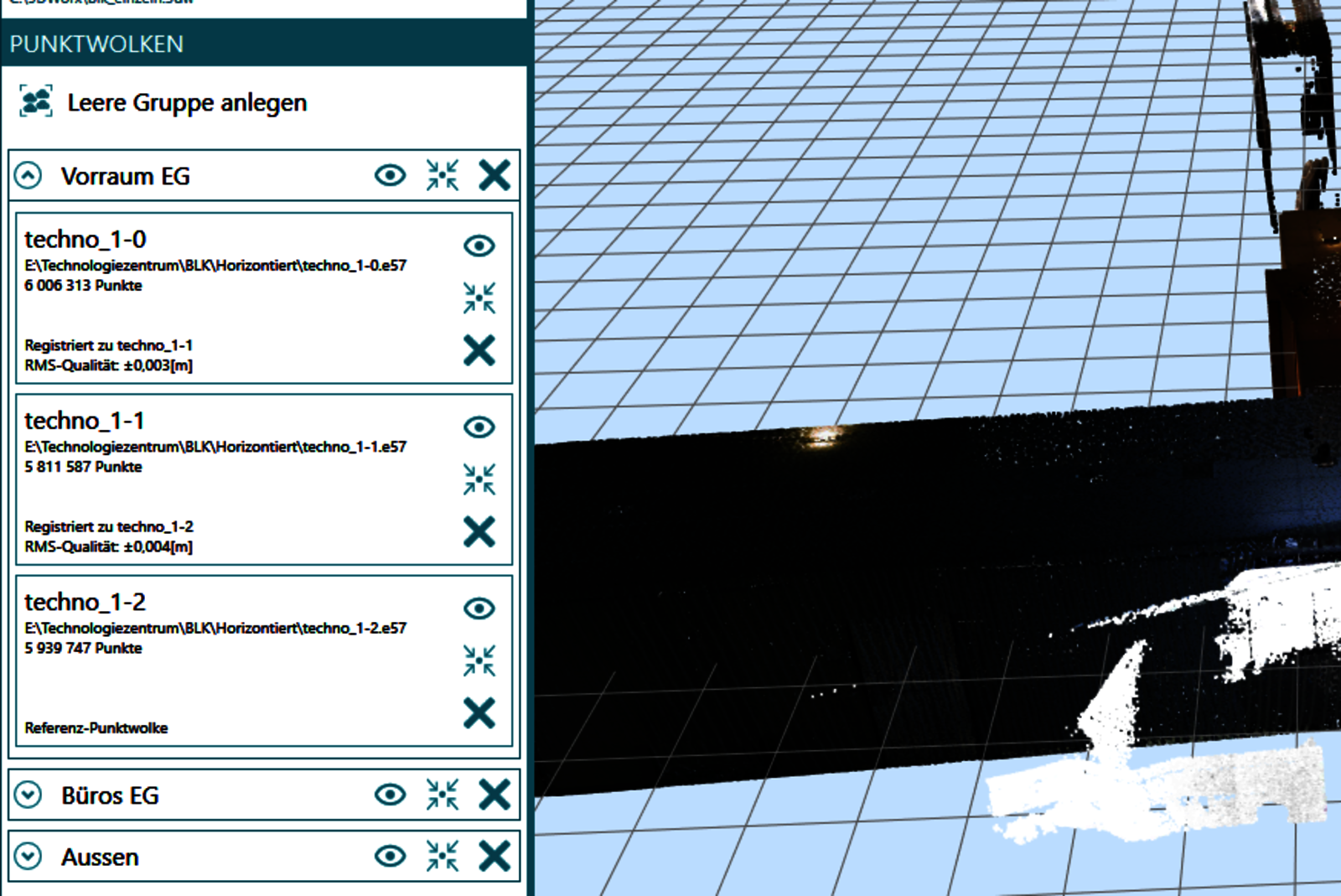

• Behalten Sie den Überblick, auch wenn Sie mit vielen einzelnen Scans arbeiten. Gruppieren Sie die Scans thematisch oder räumlich, um diese gemeinsam ein- oder auszublenden.

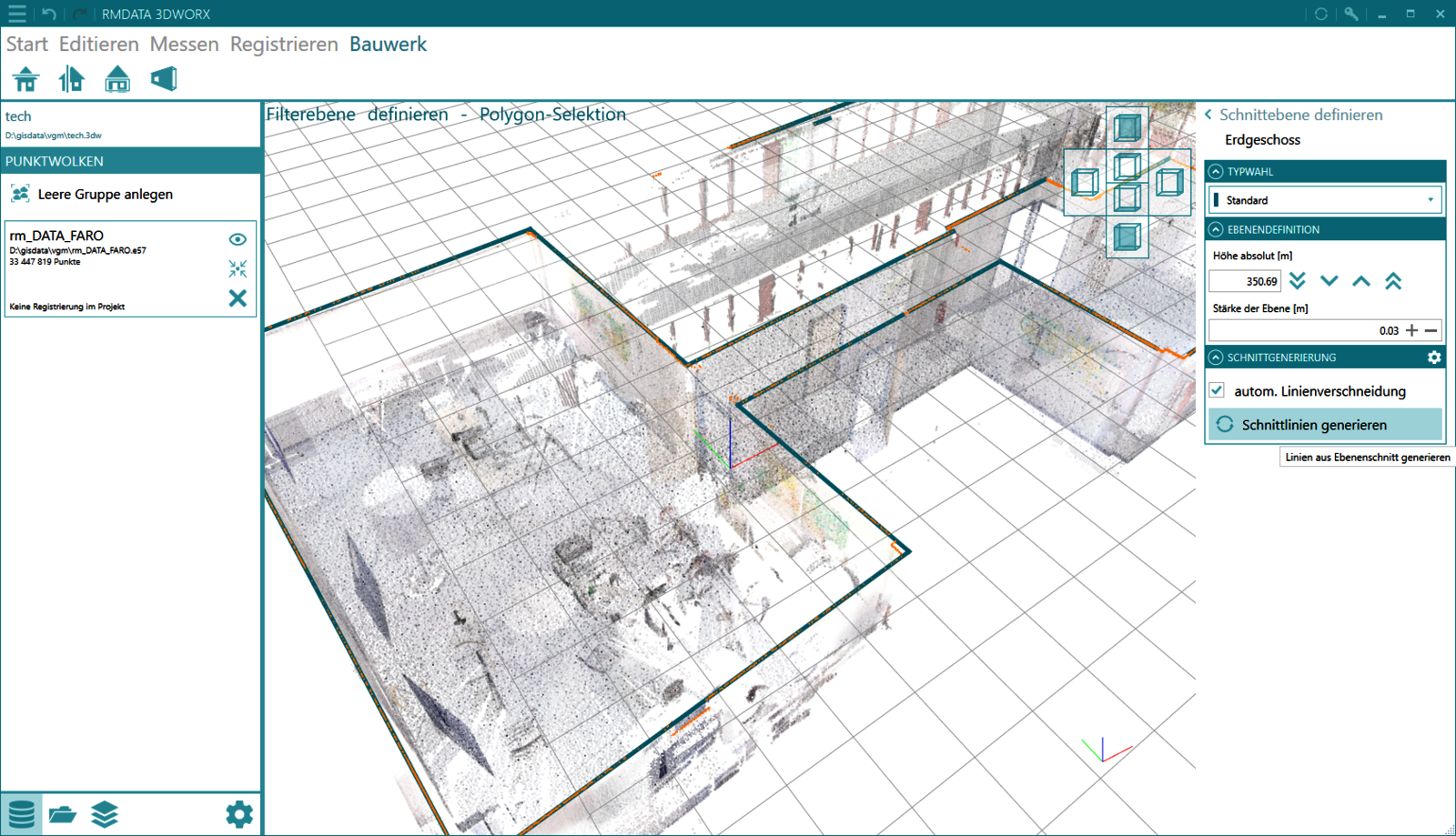

• Definieren Sie Schnittebenen interaktiv direkt in der gewünschten 3D-Ansicht, um optimale Schnittlinien für die weitere Verarbeitung abzuleiten.
• Horizontale und vertikale Schnittebenen können auf Basis von flexiblen Parametern erstellt werden, um alle möglichen Szenarien abzudecken.
• Nutzen Sie die automatische Vektorisierung sowie die automatische Linienverschneidung. Damit reduziert sich Ihr manueller Aufwand für die Linien-Generierung wesentlich.

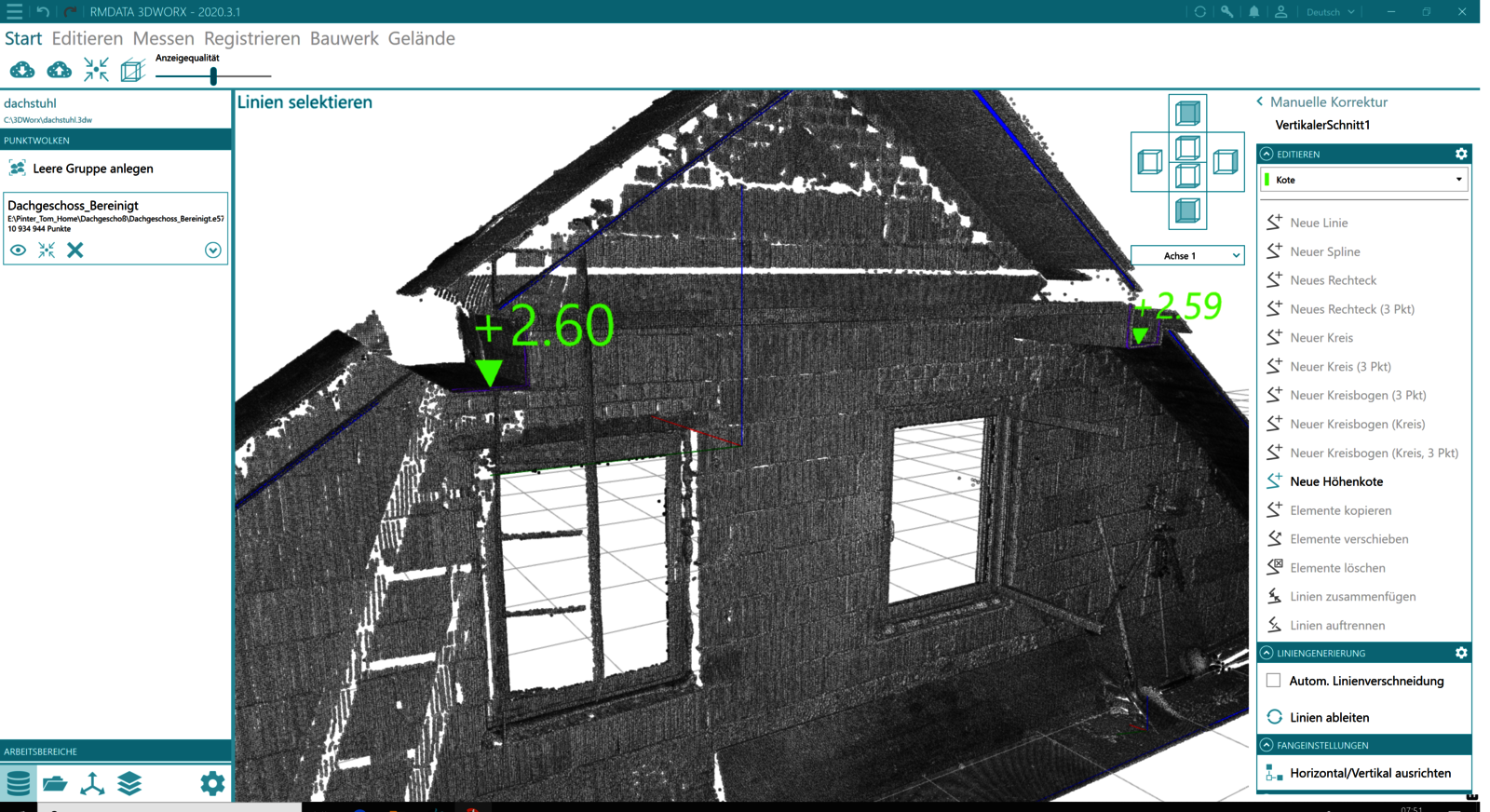

• Erfassen und bearbeiten Sie Höhenmarkierungen (Höhenkoten) in Schnitt-Workflows. Alle Höhenwerte beziehen sich dabei optional auf eine Referenzhöhe (z. B.: fertige Fußboden-Oberkante im Eingangsbereich). Diese Zusatzdaten landen natürlich auch in der exportierten Plangrundlage, um die anschließende Ausgestaltung zu vereinfachen.

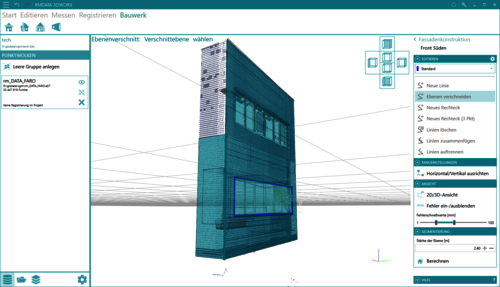

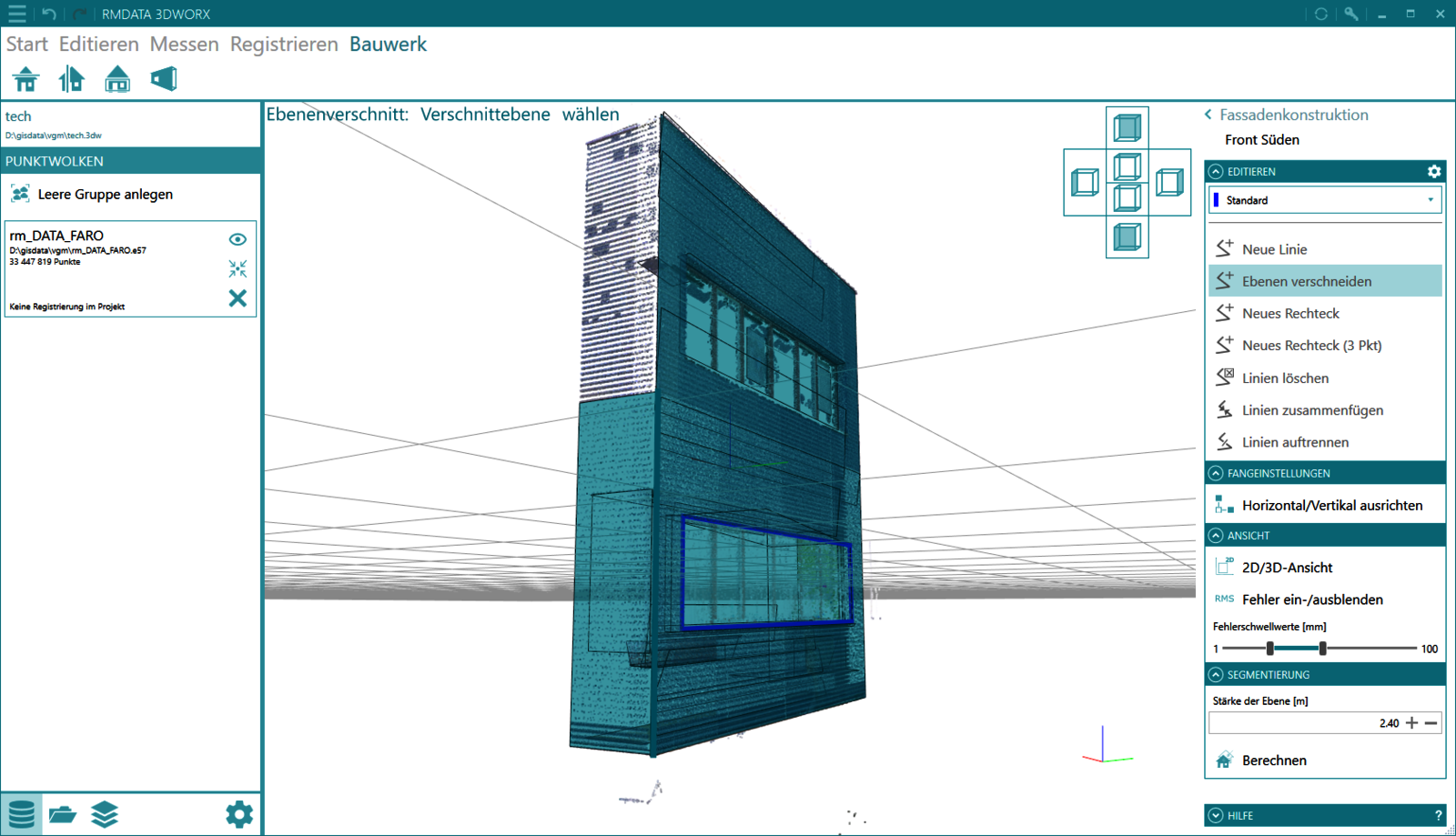

• Erstellen Sie Fassadenpläne auf Basis von Punktwolken, wobei Fassaden-Ebenen automatisch in der Punktwolke gefunden werden.
• Nutzen Sie die 3D-Verschneidung von automatisch gefundenen Ebenen, um exakte Kanten aus der Punktwolke zu extrahieren. So gewonnene Linien müssen nicht mehr manuell erfasst werden.

• Nutzen Sie transparente Angaben zur Genauigkeit von abgeleiteten Elementen, um die Qualität ihres Endproduktes gewährleisten zu können.

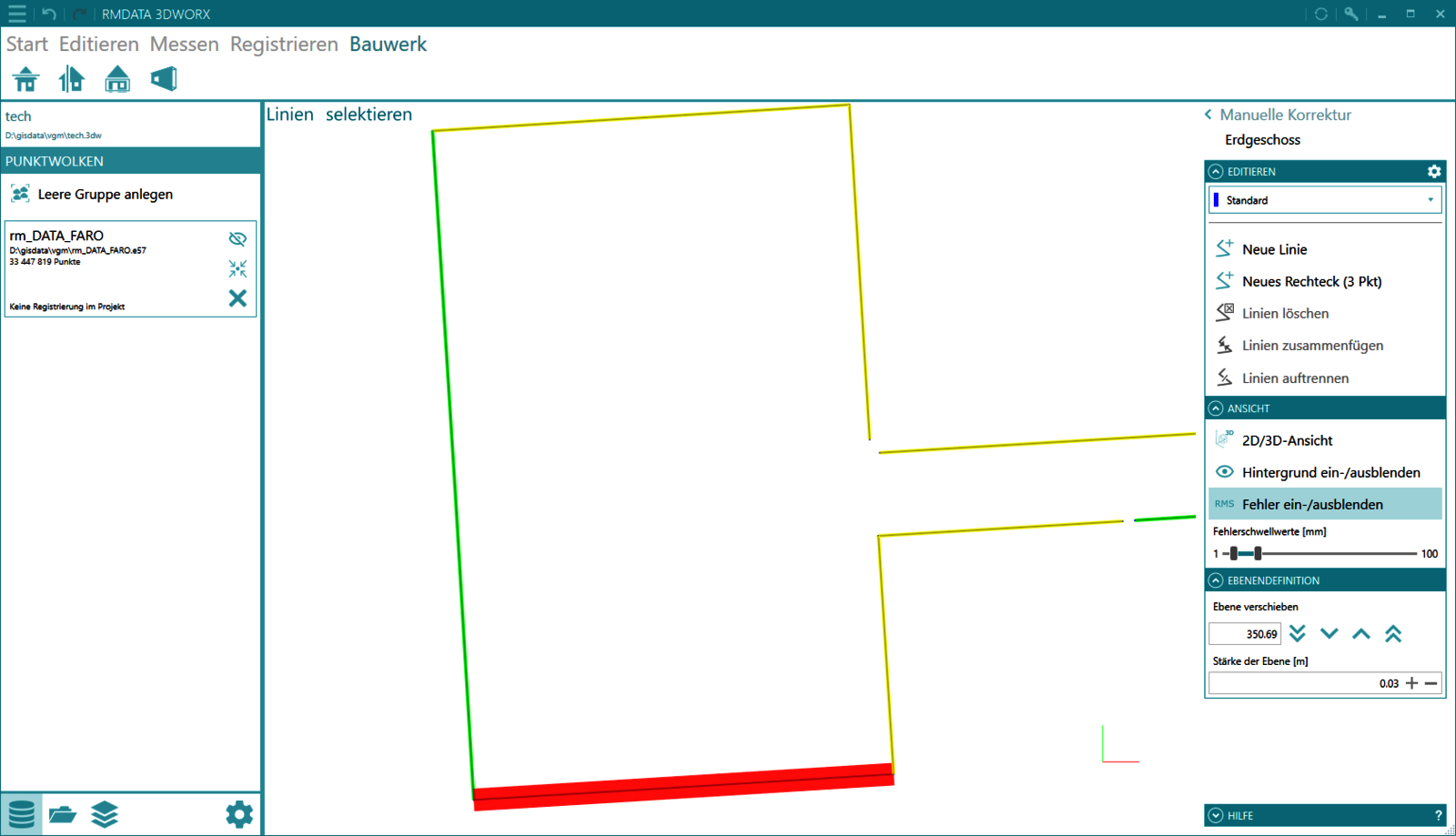

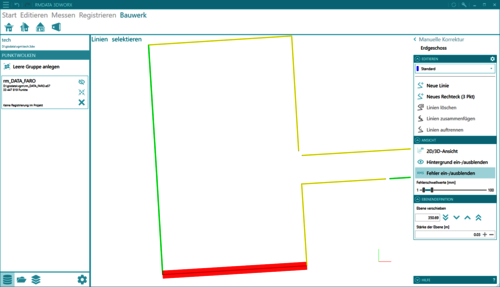

• Definieren Sie Grenzwerte für die farbliche Kennzeichnung von Genauigkeitsbereichen direkt in der Darstellung. So erhalten Sie zu jeder Zeit eine Übersicht über die Qualität der Daten.

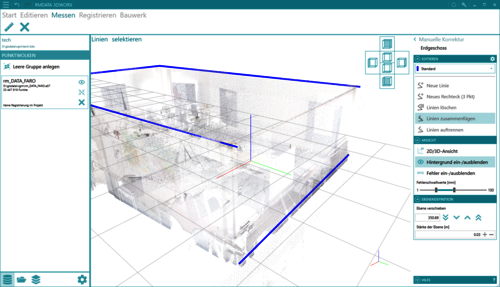

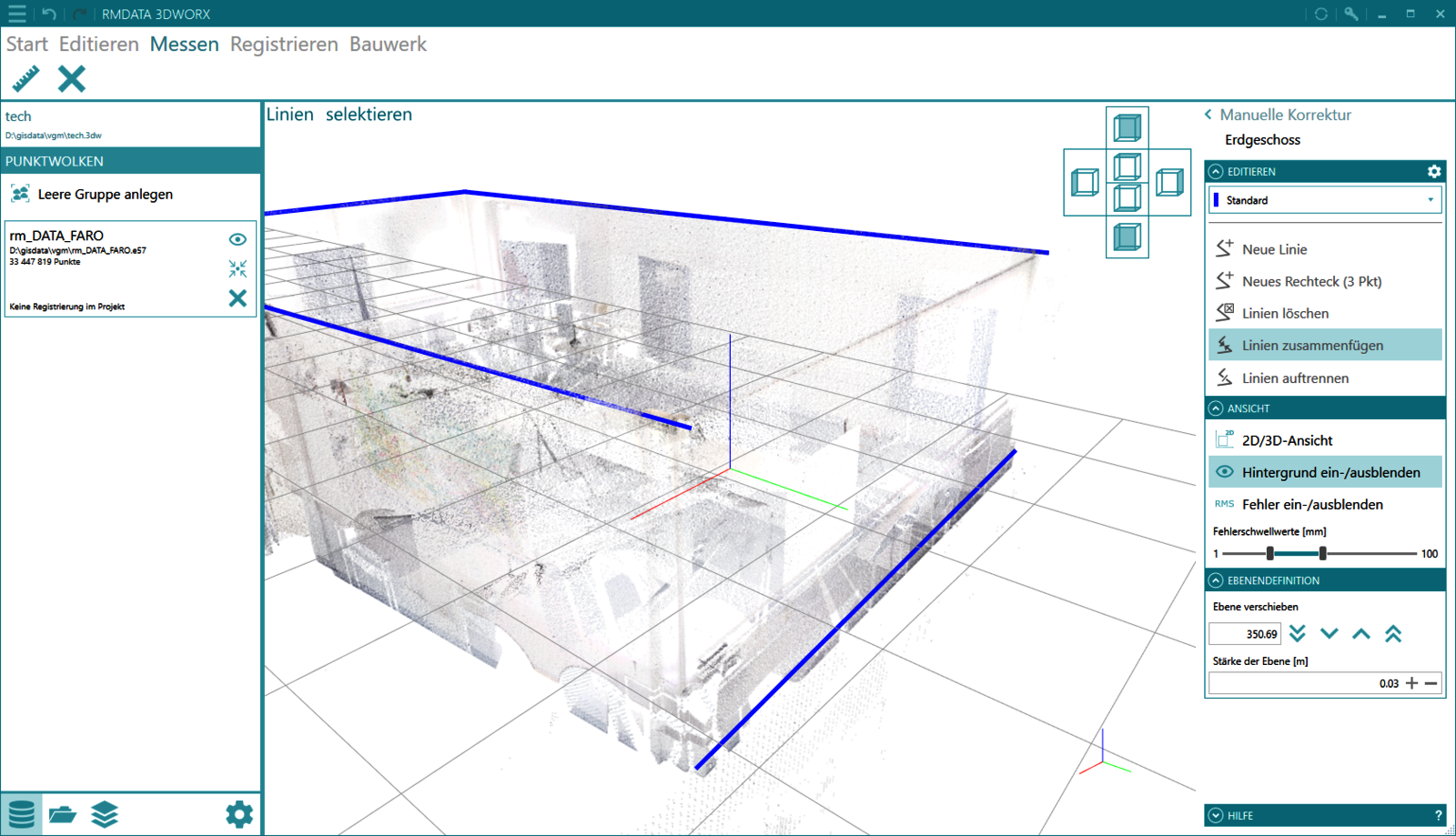

• Bearbeiten Sie die abgeleiteten Elemente in mehreren Ebenen oder ergänzen Sie Elemente auf Basis der Punktwolke, um die Grundlage für Ihr Endprodukt zu perfektionieren.
• Nutzen Sie Werkzeuge, die speziell für die Nachbearbeitung optimiert wurden. So sparen Sie viele Klicks und Zeit bei der Fertigstellung, etwa beim Schließen von Ecken.
• Nutzen Sie eine Vielzahl von Konstruktionshilfen, wie Orthogonal-, Richtungs- und Punktfang, Schnittpunkte und andere Objektfänge. Damit wird eine topologisch korrekte Modellierung garantiert.

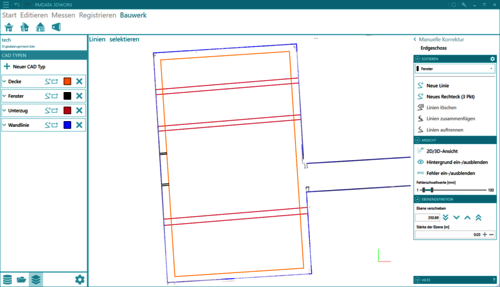

• Sie Typisieren alle Elemente mit Hilfe von CAD-Typen, um bereits die fertige Layer-Struktur für Ihr Endergebnis vorzubereiten.
• Ergänzen Sie die CAD-Typen um Farbinformation, um bereits bei der Ersterfassung eine übersichtliche Darstellung zu erhalten.

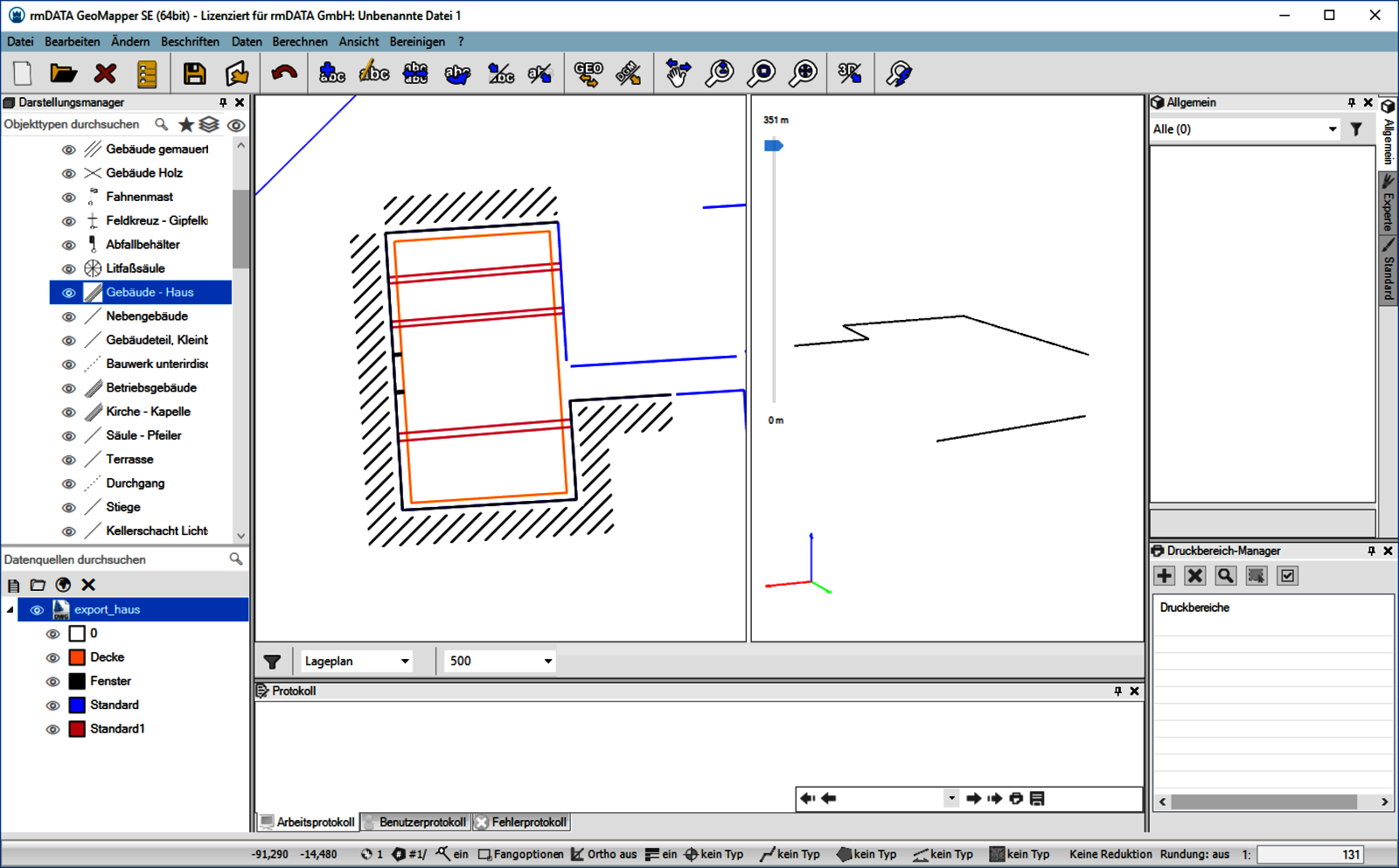

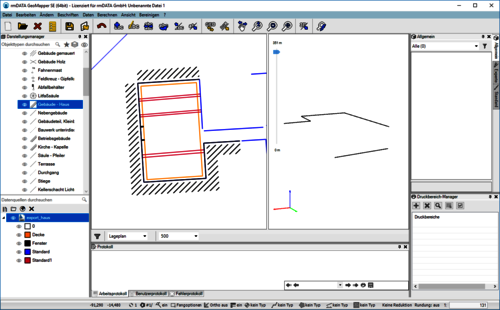

• Exportiern Sie abgeleitete Elementen in dwg™ Dateien, optional auf Basis einer Vorlagenzeichnung. Die Weiterverarbeitung kann in beliebigen CAD- oder Mapping-Systemen erfolgen.
• Sie entscheiden, ob die abgeleiteten Elemente im Zuge des Exports auf eine Ebene projiziert oder aber die originalen 3D-Koordinaten behalten.
• Ergänzen Sie die exportierte Zeichnung um Punktwolken-Punkte im Bereich der Schnitt-Ebene. Die so entstandenen Konstruktionspunkte nutzen Sie in ihrem CAD- oder Mapping-System als Konstruktionshilfe.

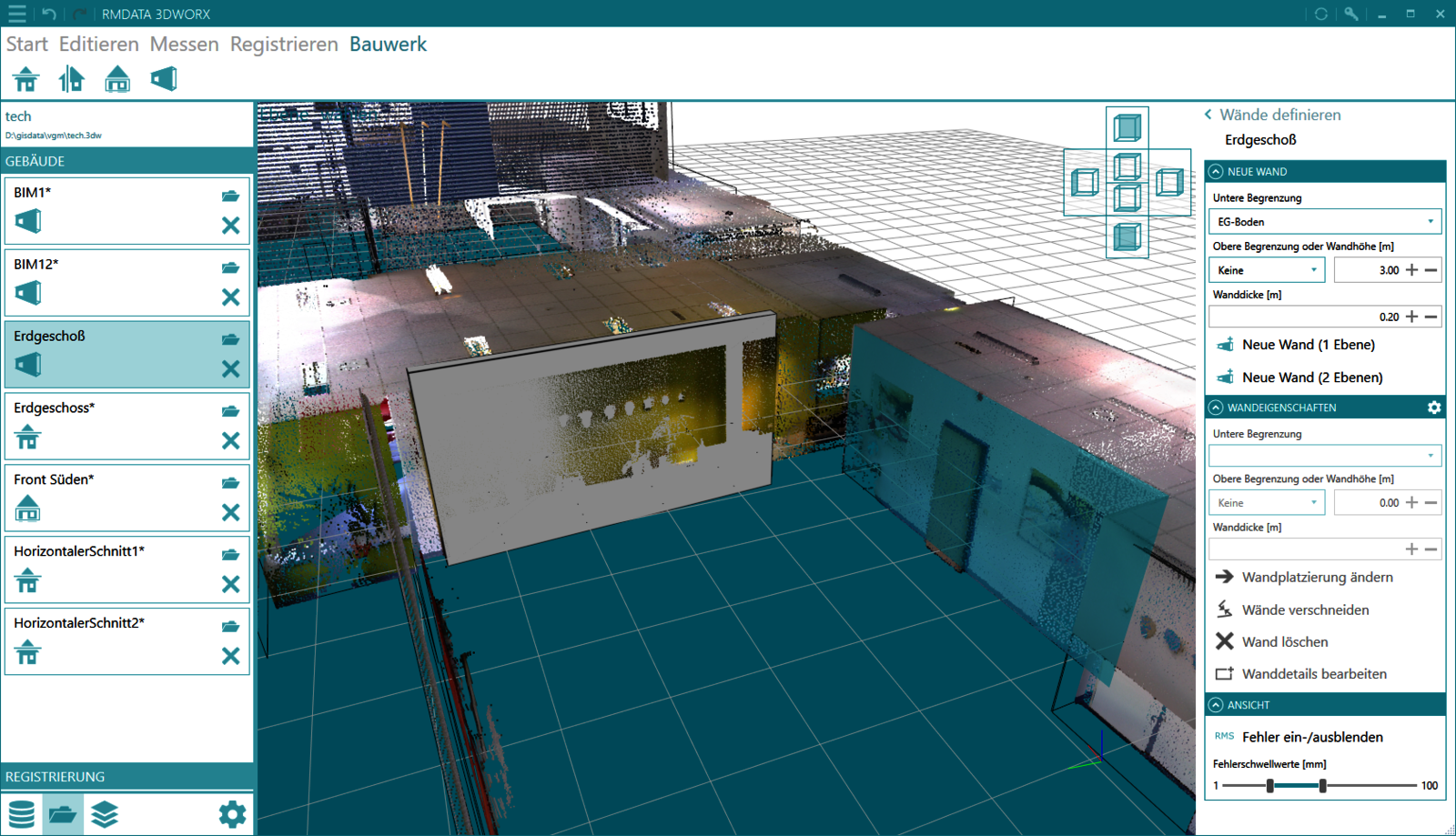

• Erzeugen Sie Wand-Elemente, Steher und Balken auf Basis von automatisch in der Punktwolke gefundenen Ebenen. So werden alle notwendigen geometrischen Parameter für das Wand-Element mit einem Klick erzeugt.
• Verschneiden Sie Wand-Elemente direkt in der 3D-Darstellung, um Wandverläufe zu vervollständigen.
• Erzeugen Sie Geschoßebenen direkt in der 3D-Darstellung auf Basis von automatisch gefundenen Ebenen. Die erstellten Wand-Elemente können so bereits in der gewünschten Struktur im BIM-Modell abgelegt werden.

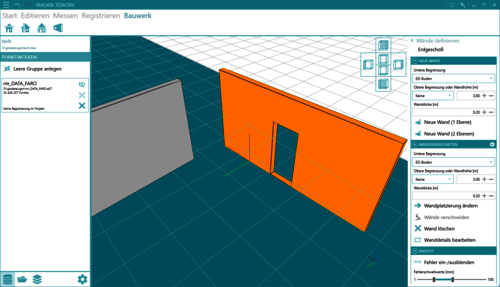

• Bearbeiten Sie die Parameter von Wand-Elementen, um das Modell nach ihren Vorgaben zu optimieren.
• Erstellen Sie Wand-Öffnungen, unterstützt durch eine automatische Verschneidung von Ebenen, etwa bei Fensterlaibungen. Die so gewonnen Öffnungen können in ihrem BIM-Programm für die Platzierung von Fenstern usw. verwendet werden.

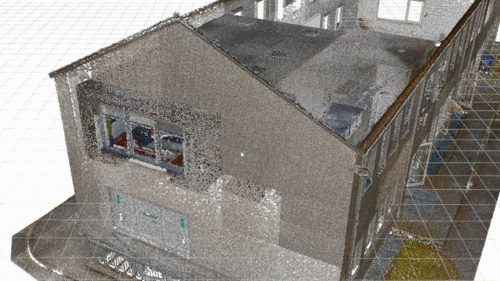

Dynamische ad hoc Segmentierung ohne Vorberechnung

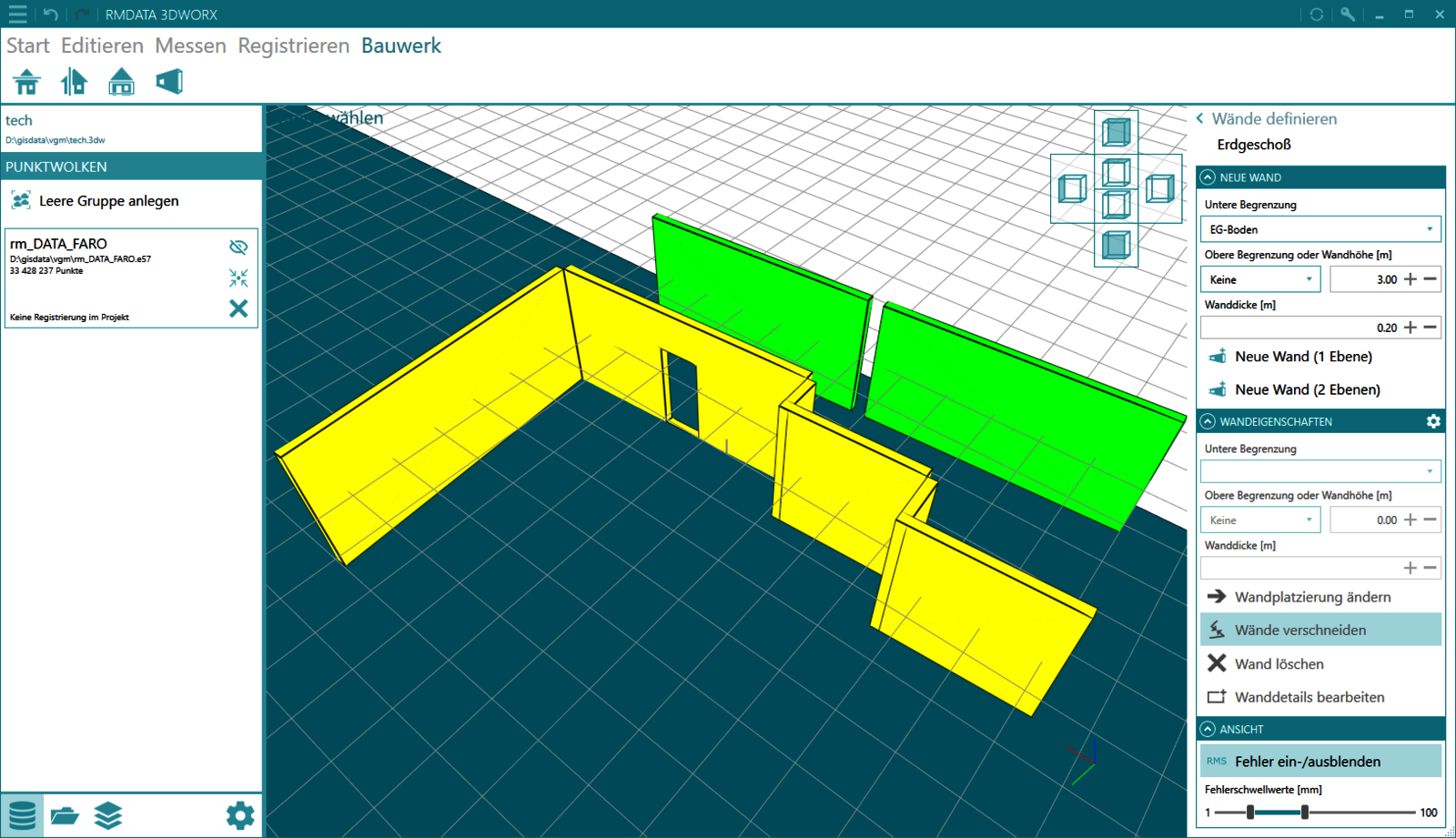

• Nutzen Sie transparente Aussagen zur Genauigkeit der abgeleiteten Wand-Elemente, um Aussagen über die Qualität des erstellten Modells treffen zu können.
• Definieren Sie Grenzwerte für die farbliche Kennzeichnung von Genauigkeitsbereichen direkt in der Darstellung. So erhalten Sie zu jeder Zeit eine Übersicht über die Qualität der Daten.

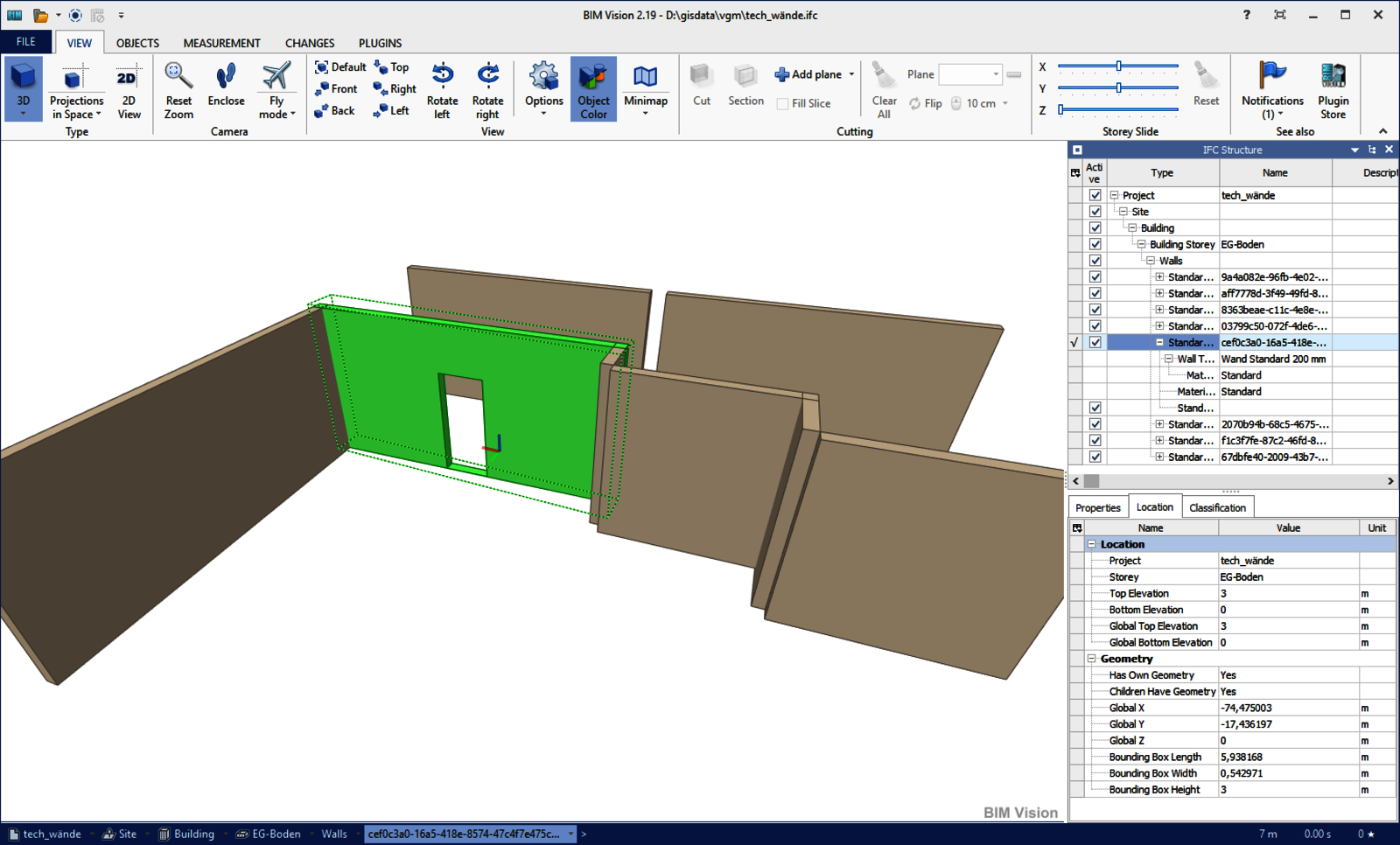

• Exportieren Sie die abgeleiteten Wand-Elemente im Format IFC, um diese in kompatiblen BIM-Produkten zu nutzen.
• Transportieren Sie alle ermittelten Parameter, um auch noch im BIM-Produkt alle Möglichkeiten der Modellierung zu nutzen.

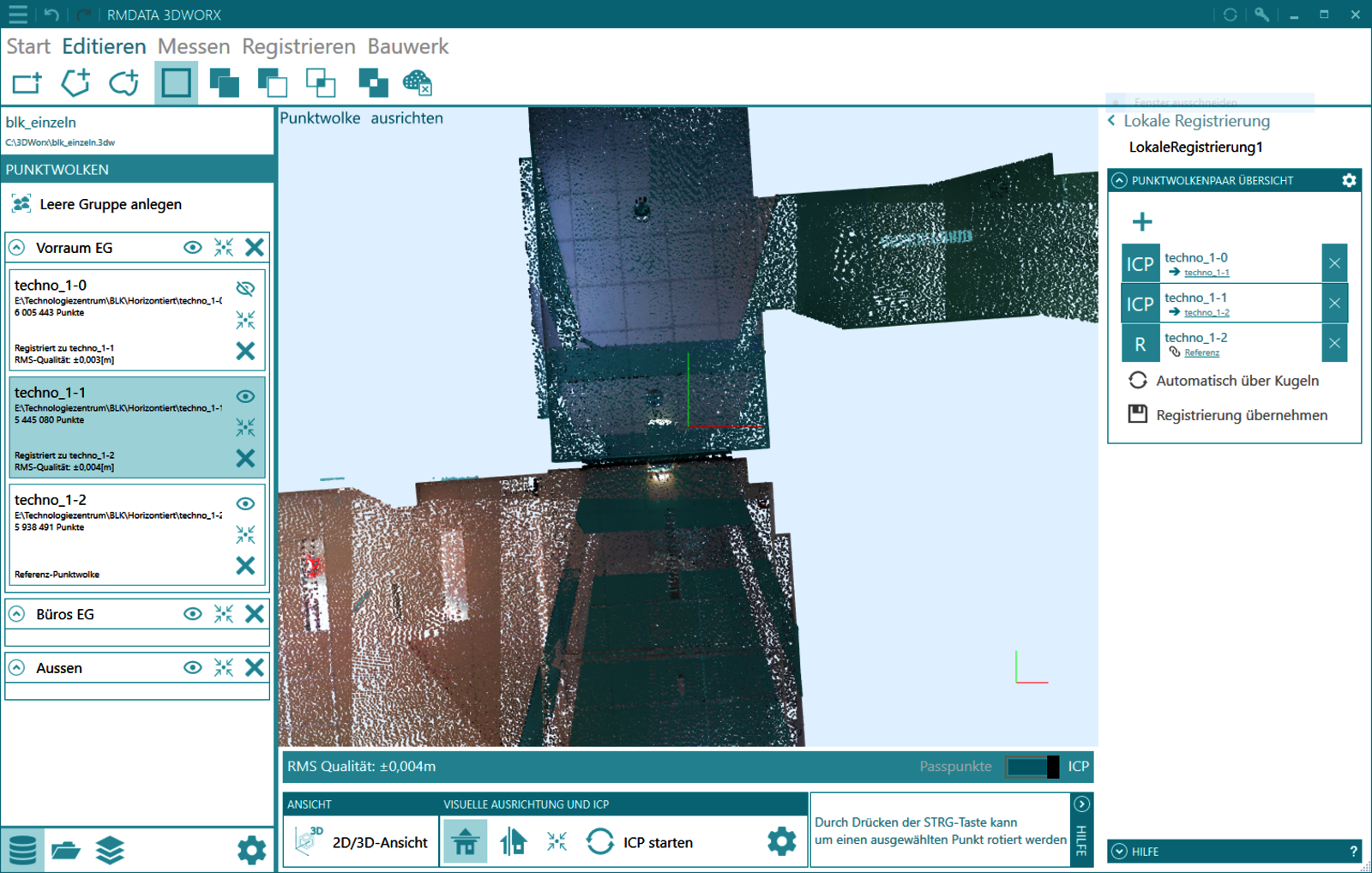

• Registrieren Sie einzelne Scans mit Hilfe des integrierten "Cloud to Cloud" Algorithmus zueinander.
• Bei Bedarf registrieren Sie auch Scans aus verschiedenen Scannern und Scans unterschiedlicher Dichte bzw. Präzision. Damit wird der bedarfsgerechte Einsatz von verschiedenen Scannern bzw. Scanner-Technologien in einem Projekt möglich.
• Sie erhalten transparente Aussagen über das Registrierungs-Ergebnis, um Ihre Qualitätsanforderungen bereits in diesem Schritt einzuhalten.

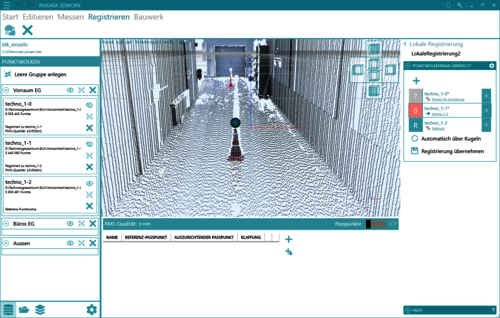

• Registrieren Sie Scans automatisch über im Scan platzierte Messkugeln, um höhere Genauigkeiten auch bei schwierigen Verhältnissen zu erreichen.
• Unterstützen Sie den Registrierungsvorgang auch manuell mit Hilfe einer halb-automatischen Kugelsuche oder unter Angabe von Passpunkten aus dem Scan.

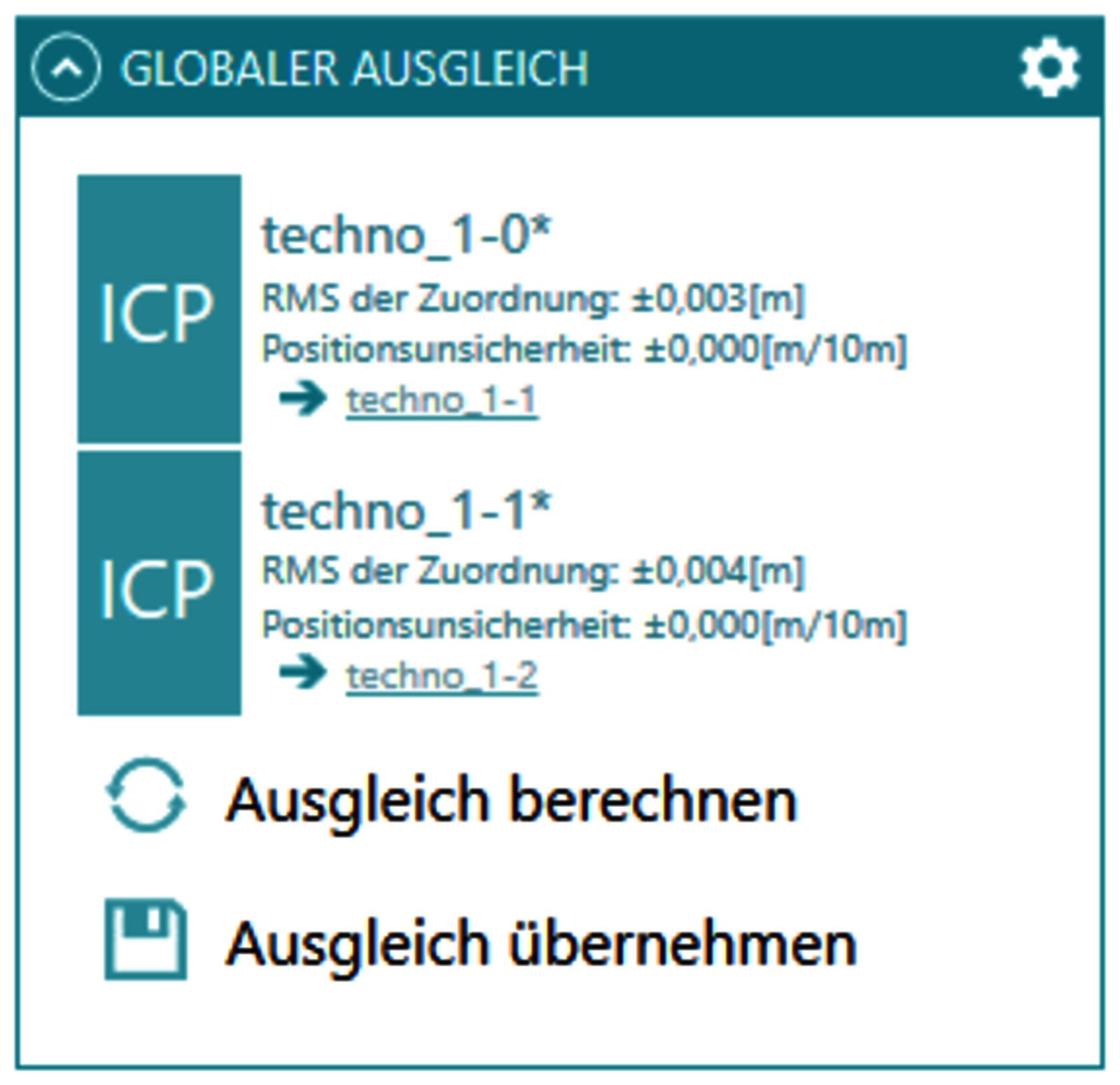

• Berechnen Sie einen globalen Ausgleich über alle Scans der Registrierung, um die Stabilität der Registrierung zu verbessern.
• Damit erhalten Sie Qualitätsaussagen für alle Scans im Kontext des gesamten Registrierungs-Netzwerks.

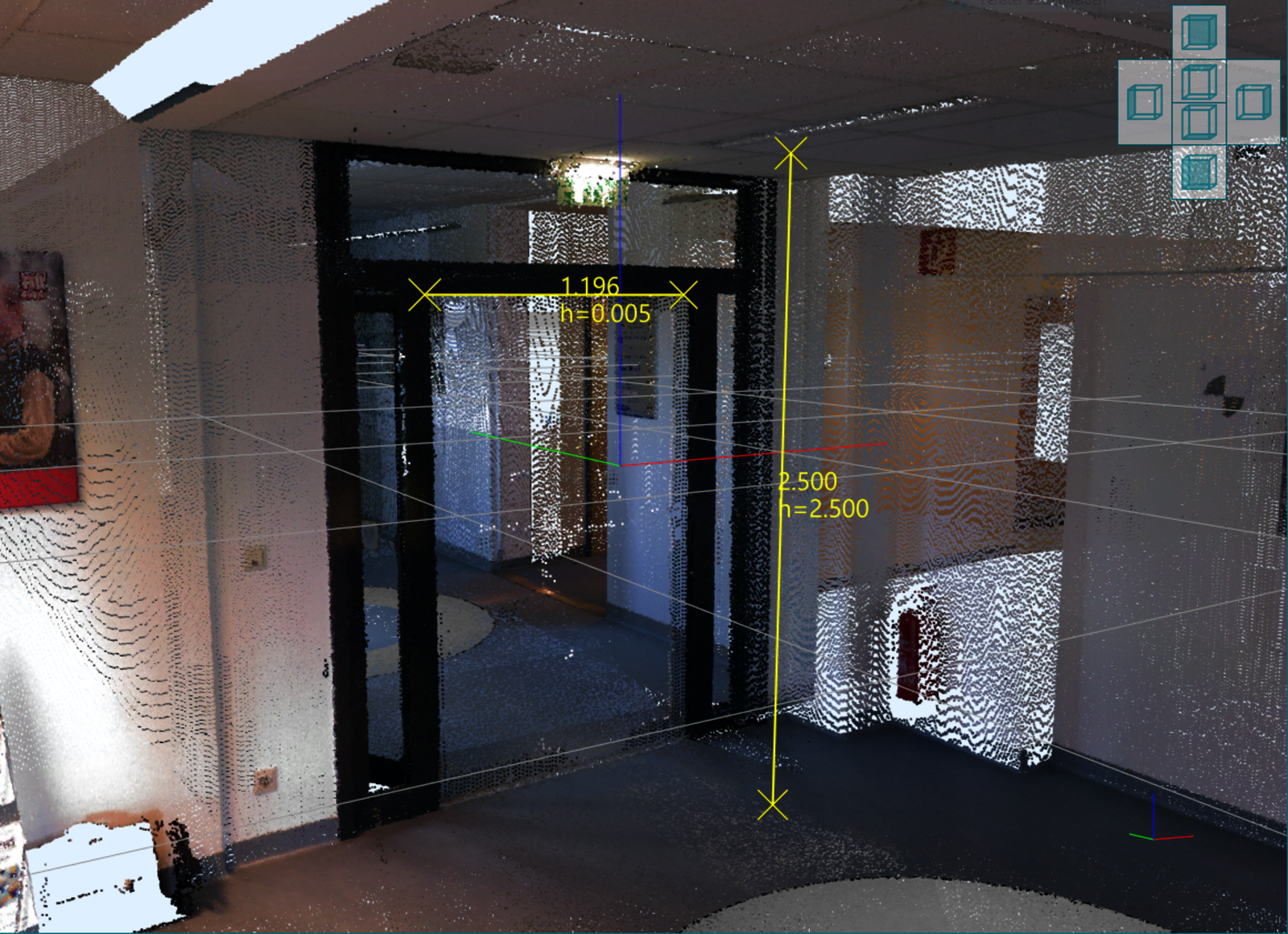

• Führen Sie jederzeit 3D-Messungen in der Punktwolke durch, um schnell Auskunft über den Bestand geben zu können.
• Nutzen Sie die 3D-Messungen auch während der Erstellung von Schnitten, um Parapethöhen oder Raumhöhen zu ermitteln, die für das Endprodukt benötigt werden.

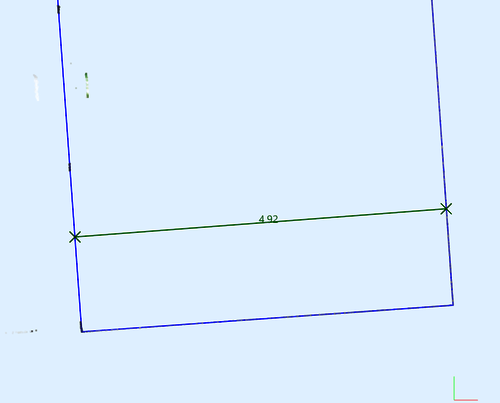

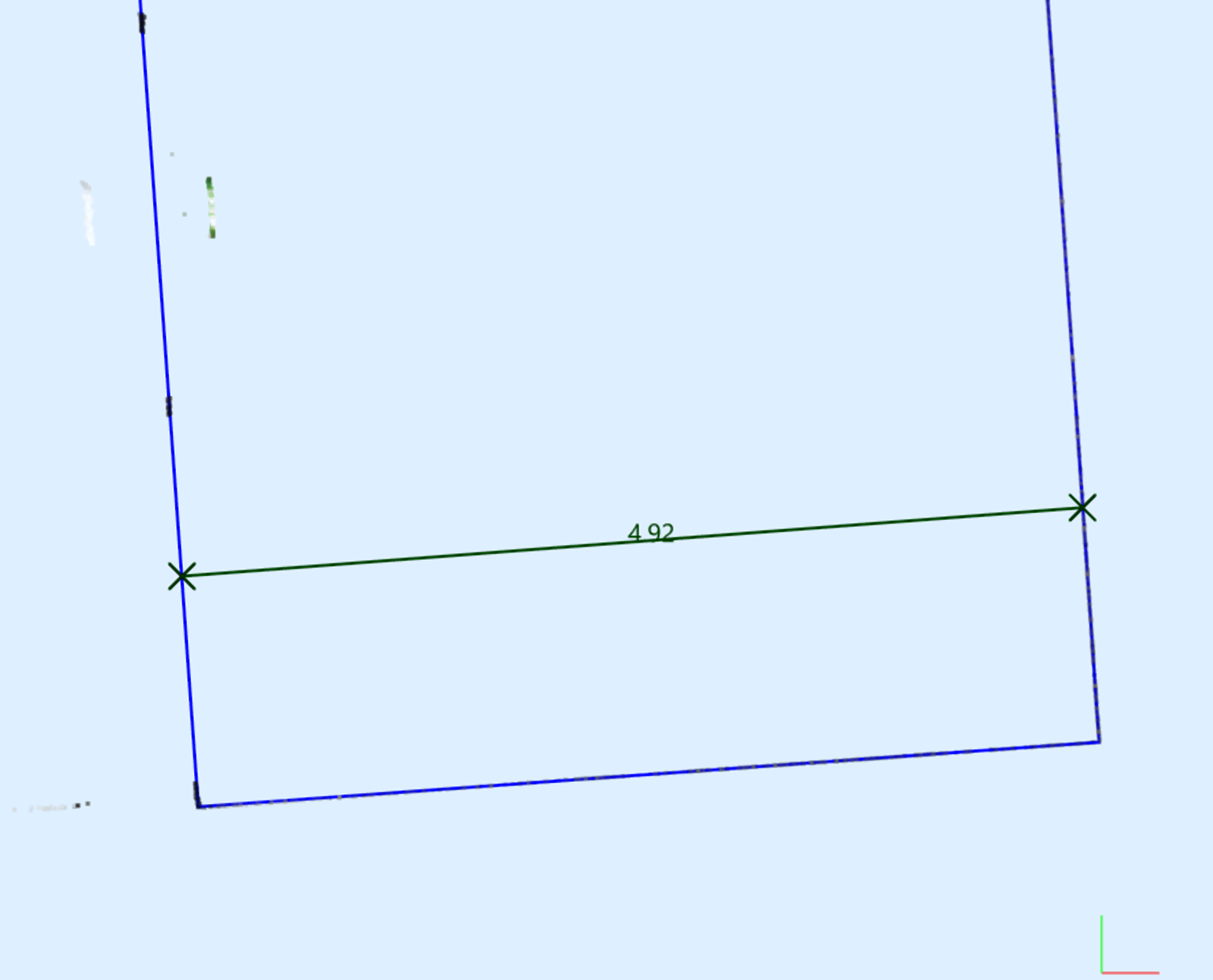

• Führen Sie 2D-Messungen in der Punktwolke und in abgeleiteten Elementen durch, um auch während der Bearbeitung von Elementen jederzeit Kontrollen durchführen zu können.

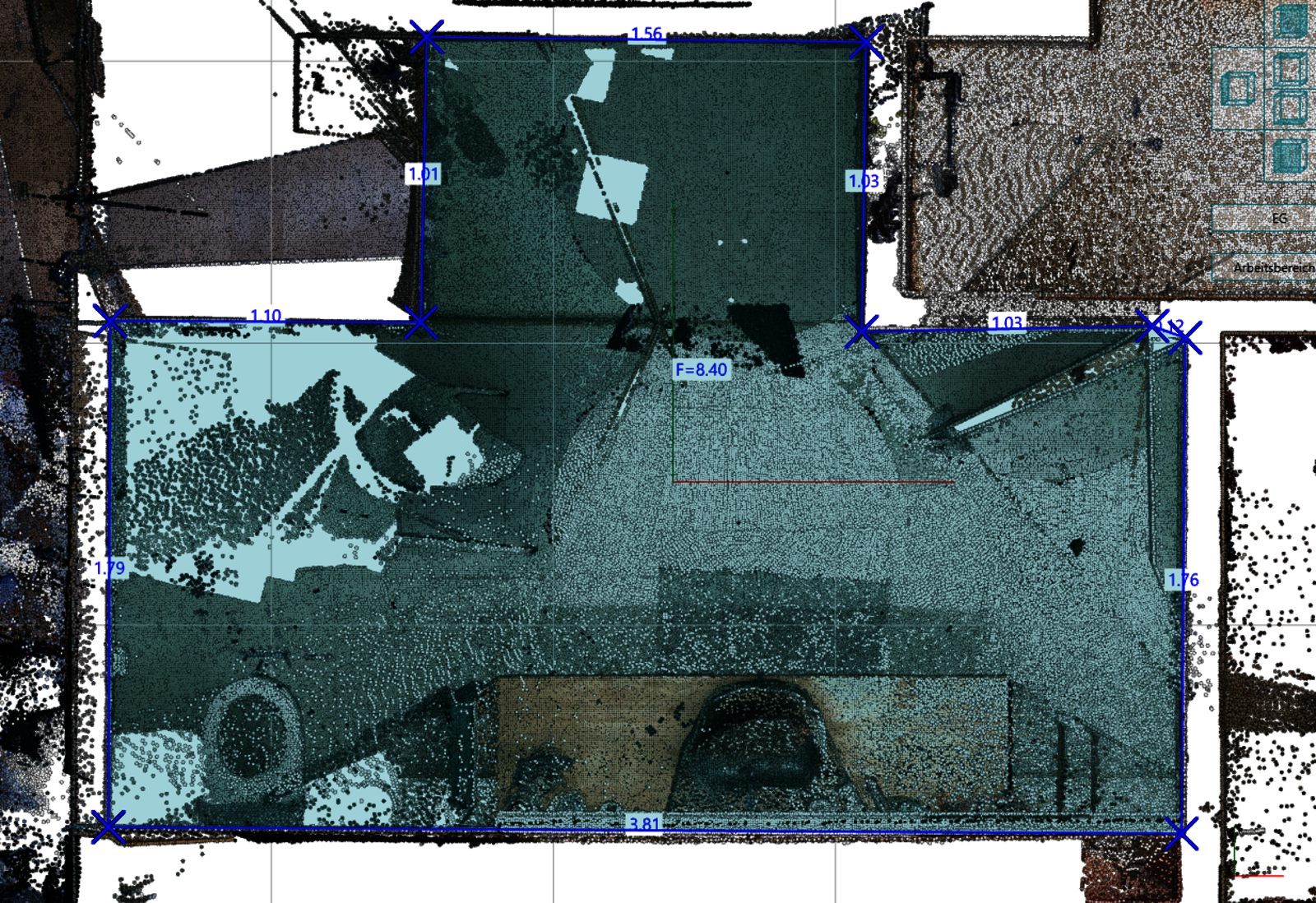

• Nutzen Sie horizontale Flächenmessungen direkt in der Punktwolke, um rasch Details über Nutzflächen, usw. zu erfahren.

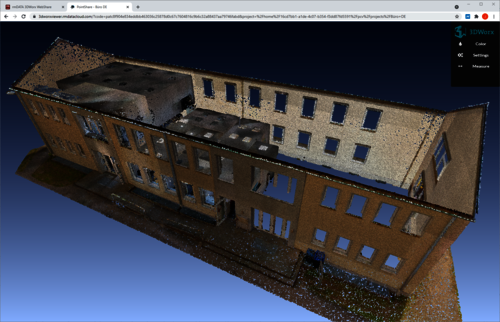

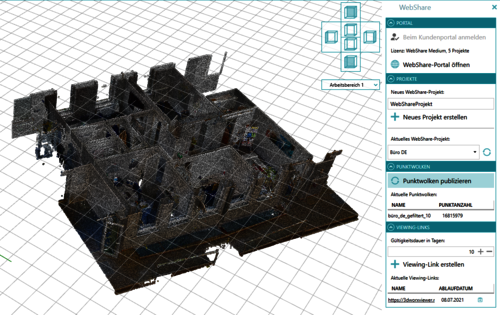

• Das Service rmDATA 3DWorx WebShare ermöglicht die Bereitstellung von aufbereiteten Punktwolken in der Cloud.

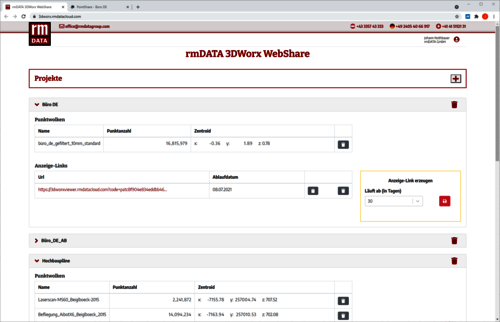

• Der Upload erfolgt direkt in 3DWorx, für die interaktive, freie 3D-Betrachtung sind dann nur noch der entsprechende Link sowie ein Webbrowser nötig. Ihre geteilten Projekte und Punktwolken finden Sie jederzeit im WebShare Portal übersichtlich aufgelistet.
• rmDATA 3DWorx WebShare bietet echte digitale Kollaboration auf Basis von Punktwolken.

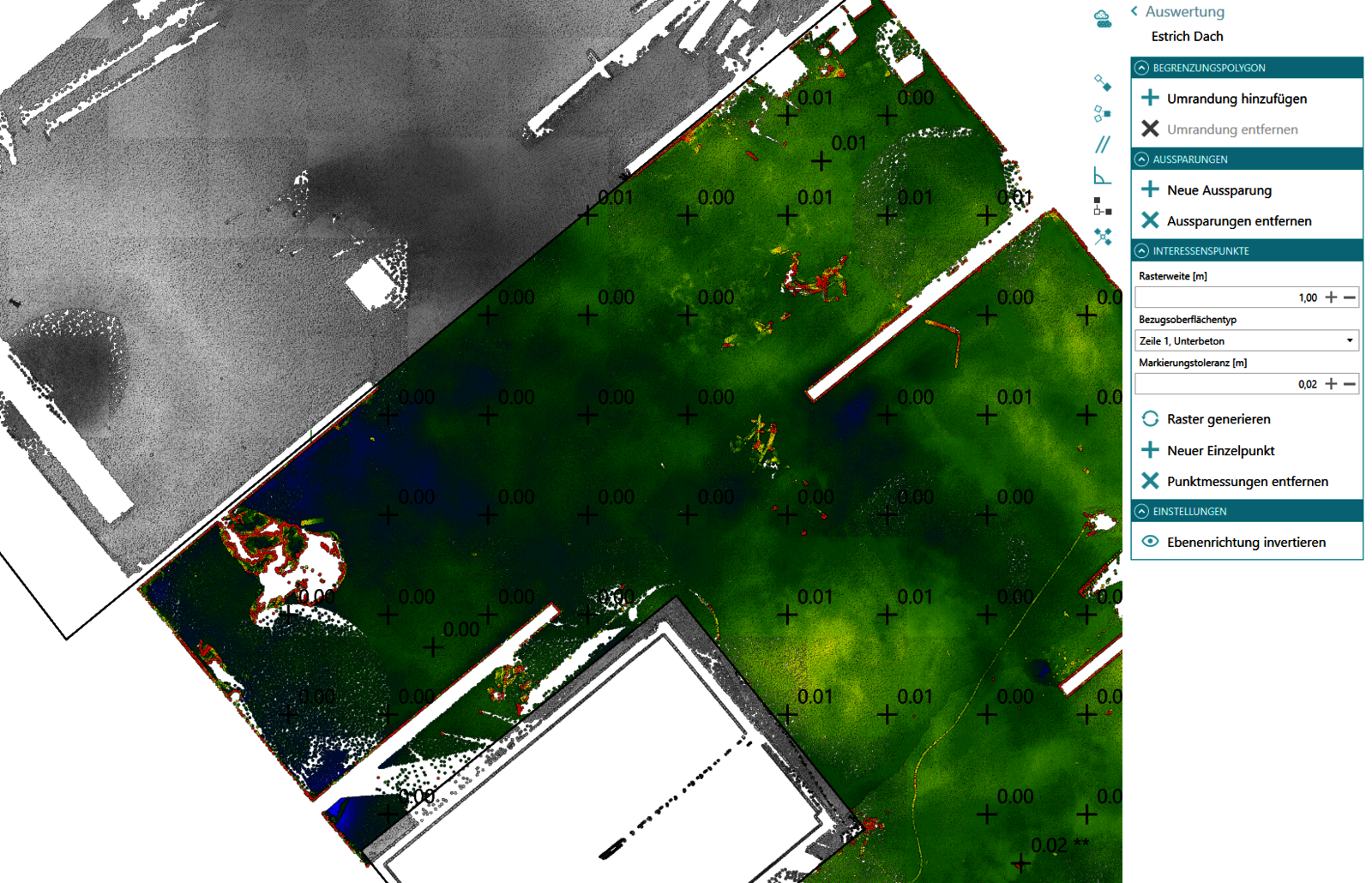

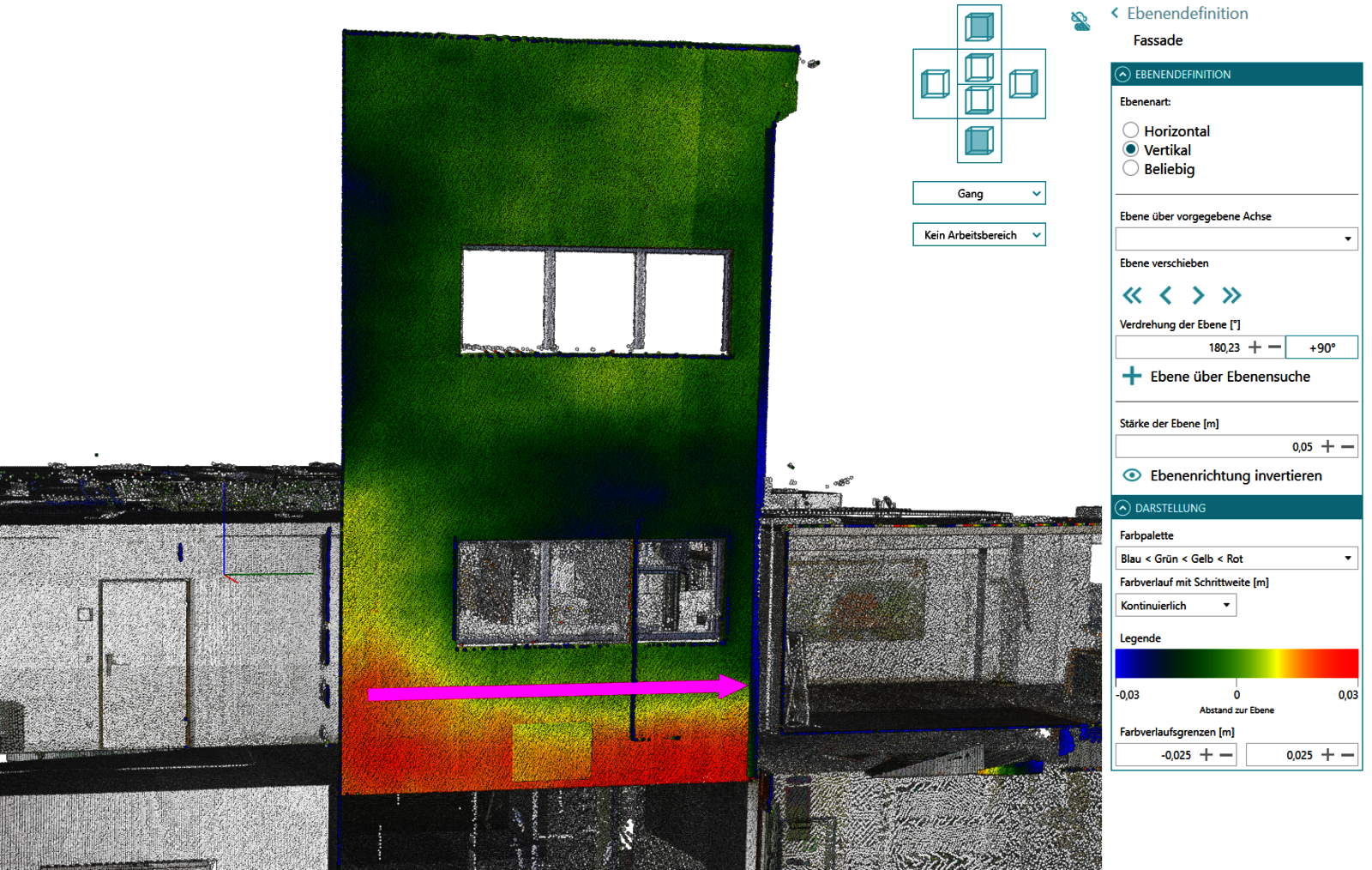

• Das Modul Punktwolkenanalyse startet mit einem Workflow, der die Ebenheitskontrolle (Ebenheitsanalyse) auf Basis von dichten Punktwolken stark vereinfacht. Mit diesem Modul führen Sie als Anwender mit wenigen Klicks eine Ebenheitskontrolle durch. rmDATA 3DWorx bietet Ihnen dabei umfangreiche Möglichkeiten für die grafische Darstellung.
• Ergänzend zur farblichen Visualisierung der Abweichungen der Punktwolke zu einer Soll-Geometrie (Ebene) beschriften Sie einzelne Werte auch individuell.

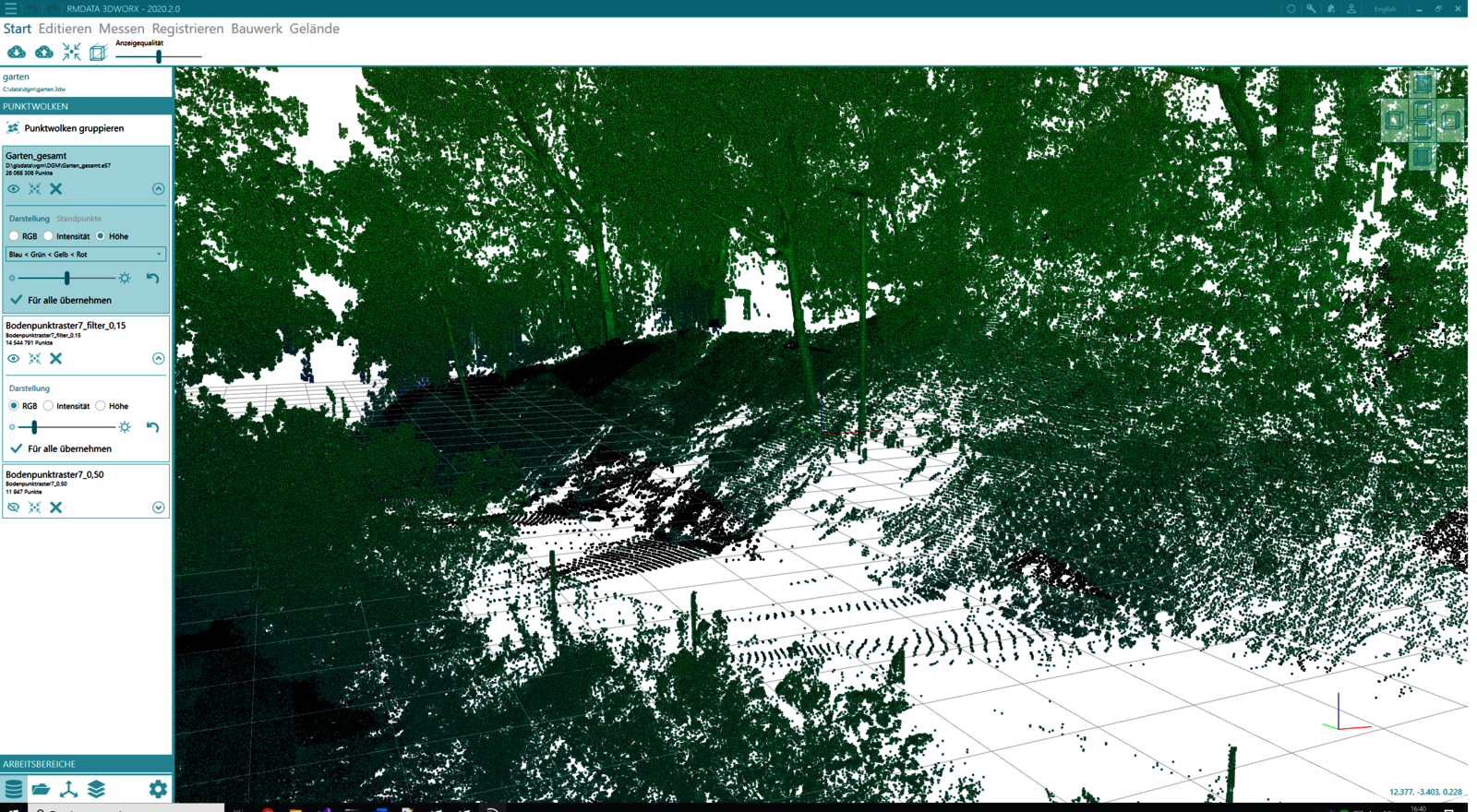

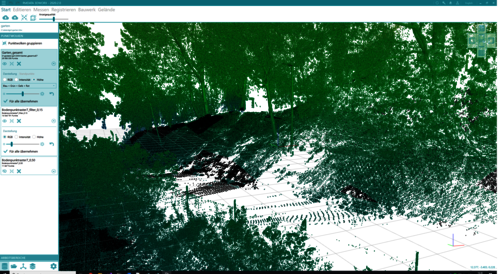

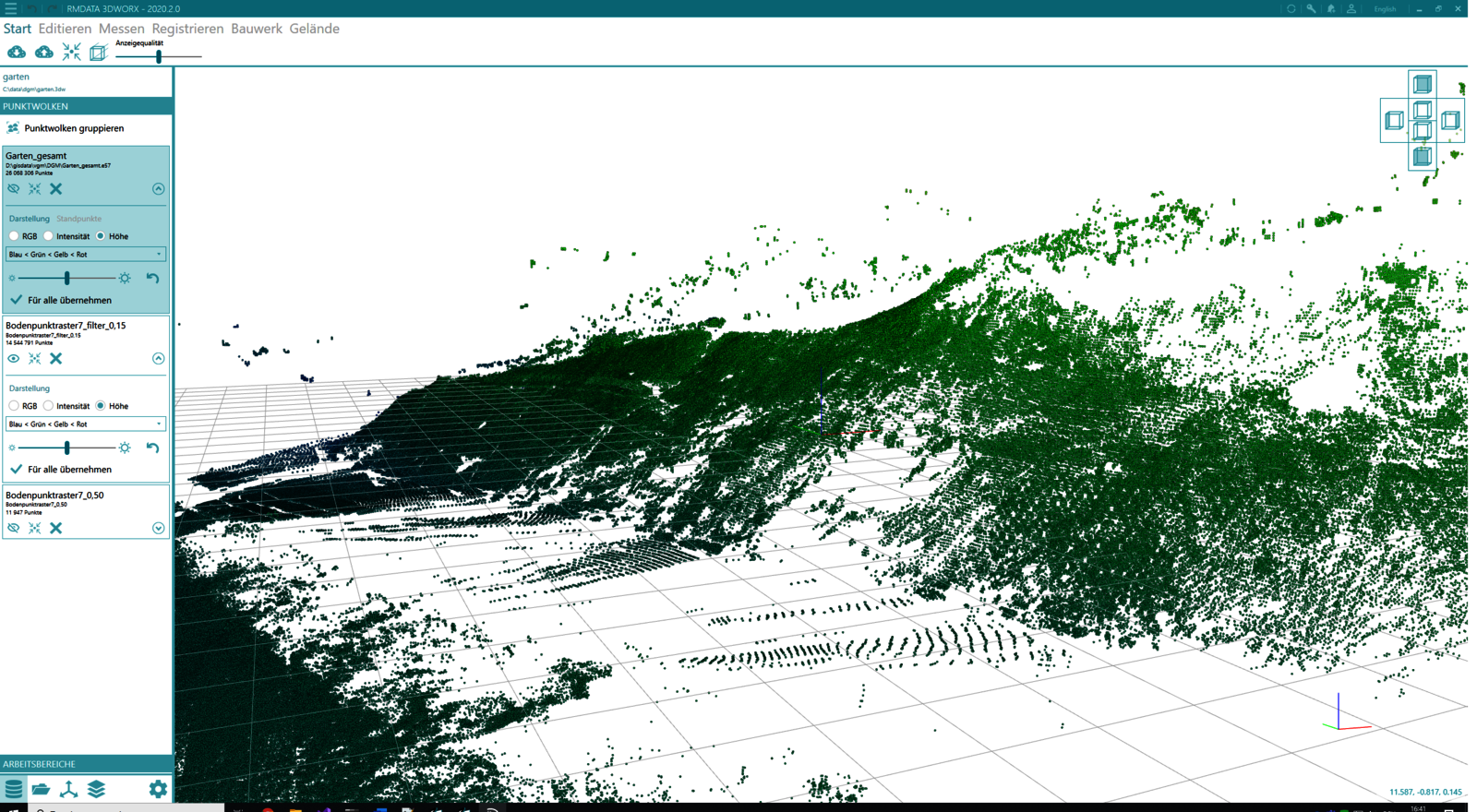

• Automatische Klassifizierung von Gelände-Bodenpunkten, rein auf Basis der Punkt-Geometrie, ohne radiometrische Daten
• Aufbereitung von Punktwolken aus Drohnen-Flügen oder terrestrisch gescannten Gelände-Oberflächen in Kombination mit der Rasterisierung für die Verarbeitung in CAD-Produkten

• Berechnung und Auswertung von digitalen Geländemodellen mit dem Modul „rmDATA 3DWorx DGM“

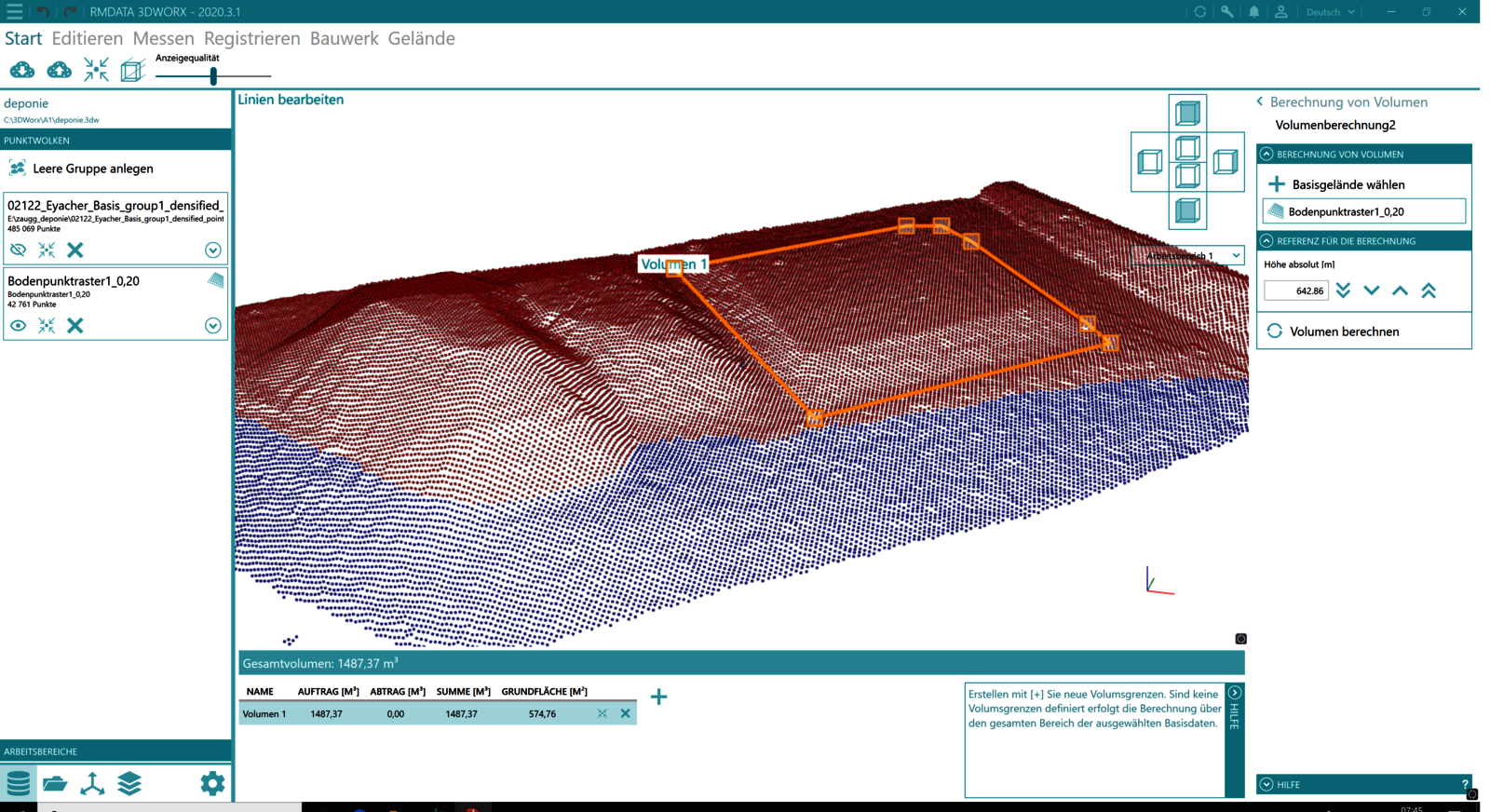

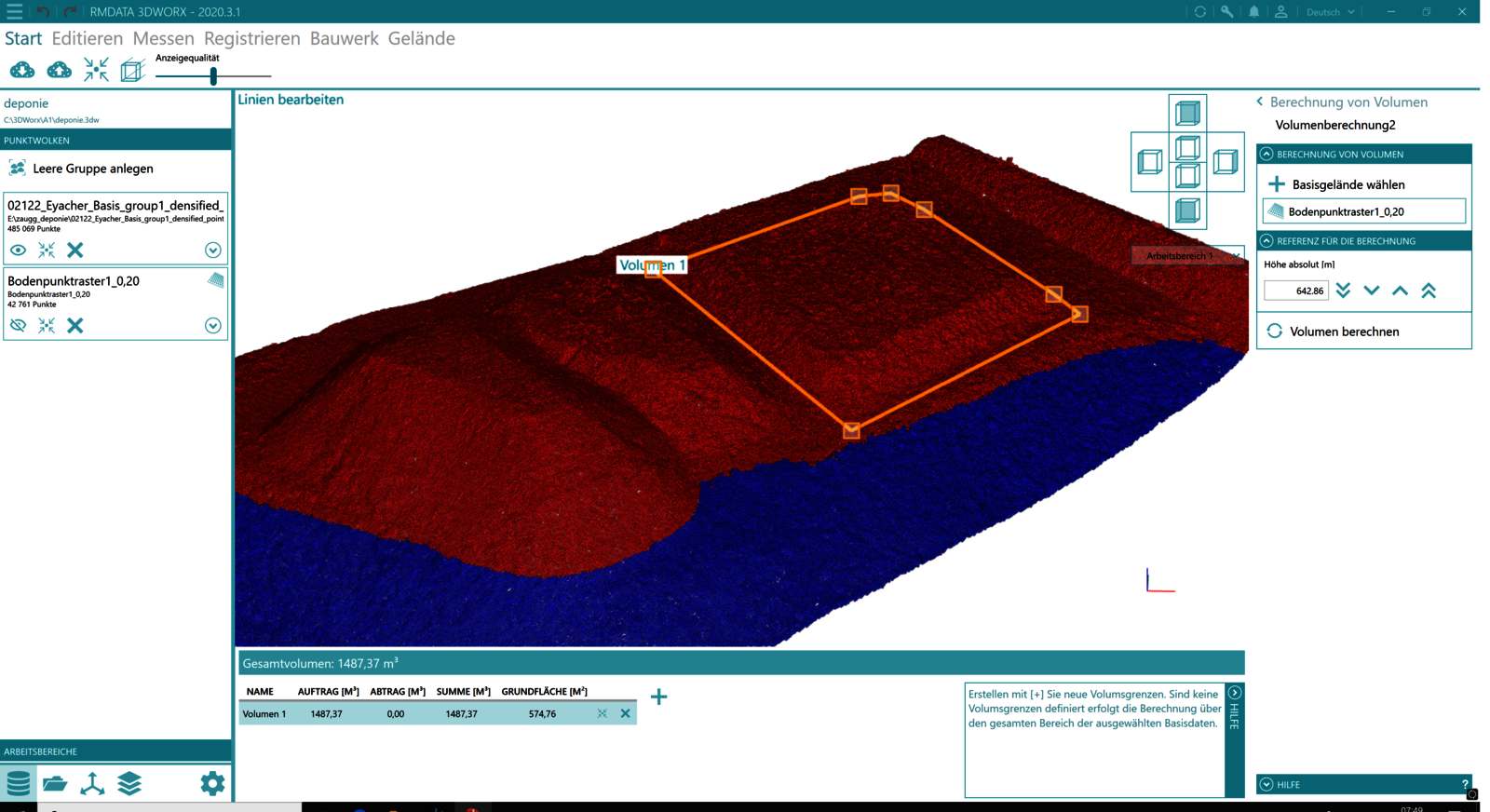

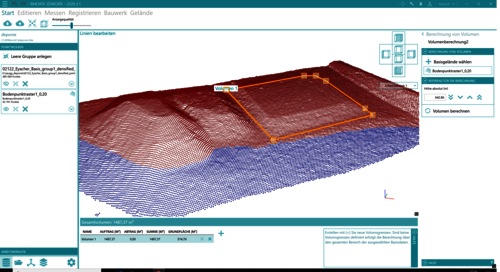

• Performante Volumenberechnung auf Basis eines Rastermodells
• Aufbereitung der Berechnungsergebnisse in Form von Rohdaten (CSV) und auch als DWG-Dateien.

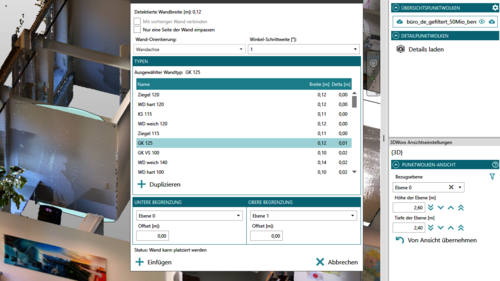

Übersichts- und Detail-Punktwolken werden direkt aus rmDATA 3DWorx in das Revit-Projekt übernommen. Über die einfach gestaltete Benutzeroberfläche steuern Sie die Sichtbarkeit von Punktwolken und setzen Darstellungsfilter für jede Revit-Ansicht. Das rmDATA 3DWorx Revit-Plugin stellt außerdem intelligente Konstruktionsbefehle zur Verfügung, die viele Parameter automatisch aus der Punktwolke ermitteln. Erstellen Sie mit einem Klick Wand-Elemente, Fenster, Türen etc. direkt in der 3D-Ansicht von Revit.
